ミクロンピッチグリッド製品情報

 銅製ミクロンピッチグリッド

Cu75P
・素材:銅
・厚さ:25μm
・隣接孔中央間隔:75μm
・340メッシュ相当
品番:MPG2-1001、MPG2-1002

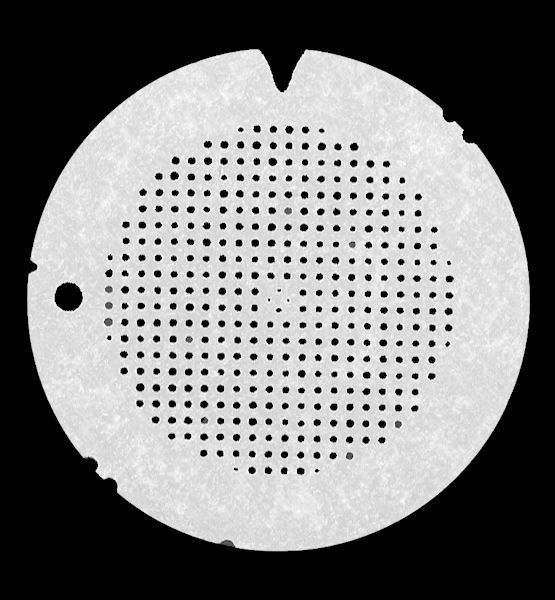

Cu100P
・素材:銅
・厚さ:25μm
・隣接孔中央間隔:100μm
・250メッシュ相当
品番:MPG2-1003

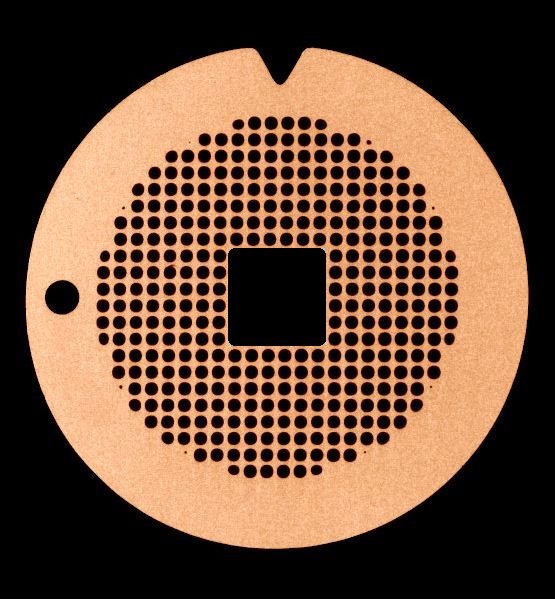

Cu100P05
・素材:銅
・厚さ:25μm
・隣接孔中央間隔:100μm
・250メッシュ相当
・中央孔:0.5㎜角
品番:MPG2-1004、MPG2-1005

Cu130P
・素材:銅
・厚さ:30μm
・隣接孔中央間隔:130μm
・200メッシュ相当
品番:MPG2-1006、MPG2-1007

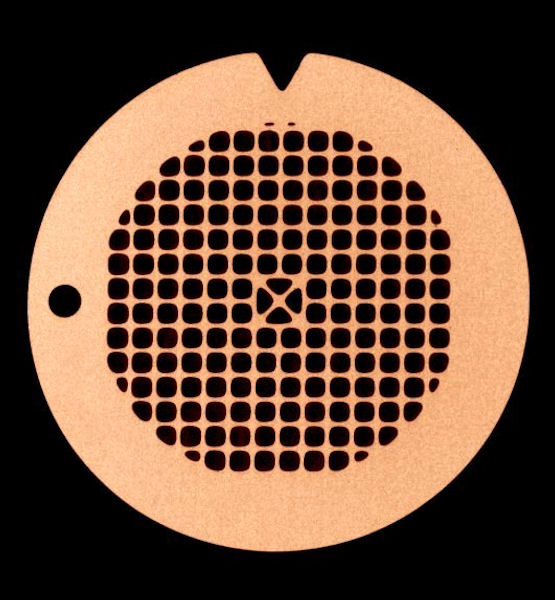

Cu150P
・素材:銅
・厚さ:30μm
・隣接孔中央間隔:150μm
・170メッシュ相当
品番:MPG2-1008

Cu170P
・素材:銅
・厚さ:30μm
・隣接孔中央間隔:170μm
・150メッシュ相当
品番:MPG2-1009、MPG2-1010

Cu200P
・素材:銅
・厚さ:30μm
・隣接孔中央間隔:200μm
・130メッシュ相当
品番:MPG2-1011、MPG2-1012

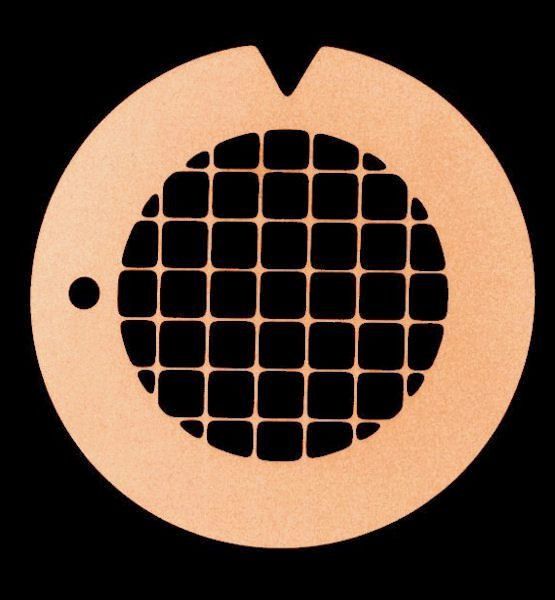

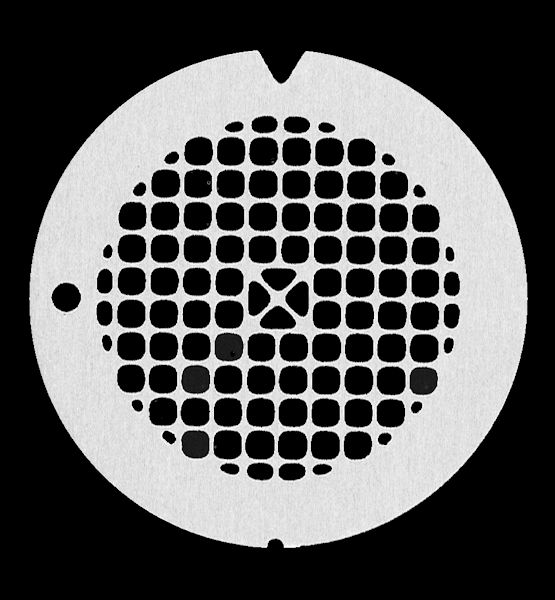

Cu300P
・素材:銅
・厚さ:30μm
・隣接孔中央間隔:300μm
・85メッシュ相当
品番:MPG2-1013、MPG2-1014


開口部の大きなグリッドは試料を高傾斜して観察するトモグラフィーなどでのご利用に適します。

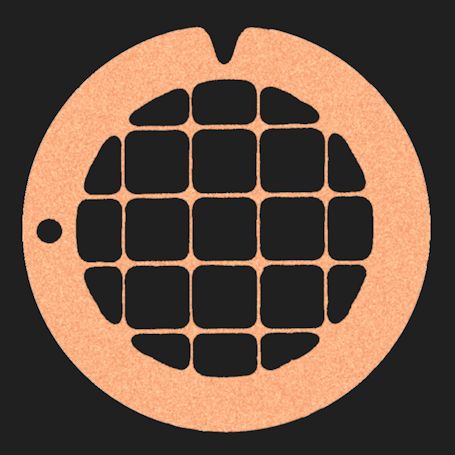

Cu500P
・素材:銅
・厚さ:30μm
・隣接孔中央間隔:500μm
・50メッシュ相当
品番:MPG2-1015、MPG2-1016

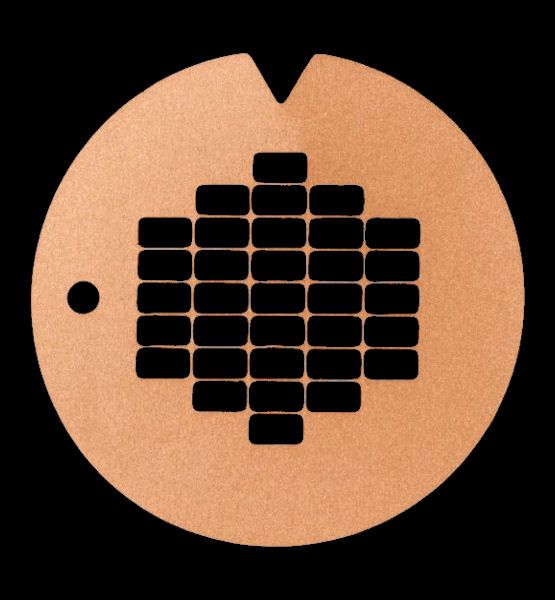

Cu2035
・素材:銅
・厚さ:30μm
・孔サイズ:短辺200μm×長辺350μm
品番:MPG2-1017、MPG2-1018

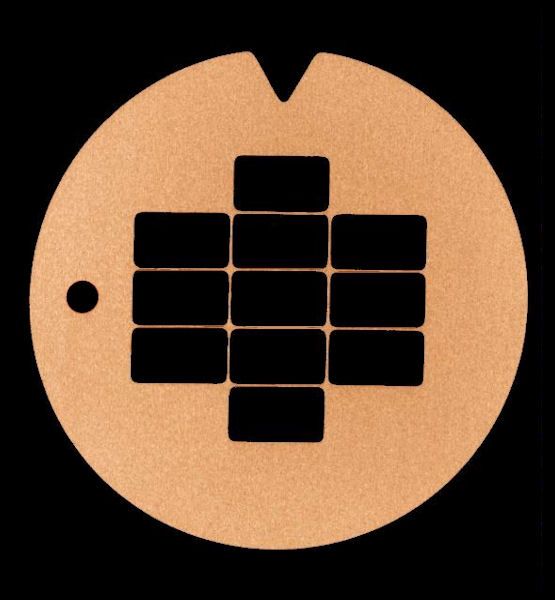

Cu3560
・素材:銅
・厚さ:30μm
・孔サイズ:短辺350μm×長辺600μm
品番:MPG2-1019、MPG2-1020

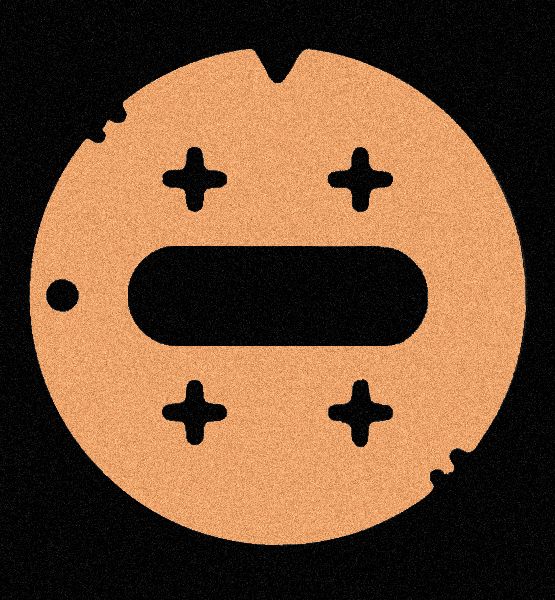

CsS0618
・素材:銅
・厚さ:30μm
・シングルスロット
・孔サイズ:短辺600μm×長辺1800μm
品番:MPG2-1021、MPG2-1022

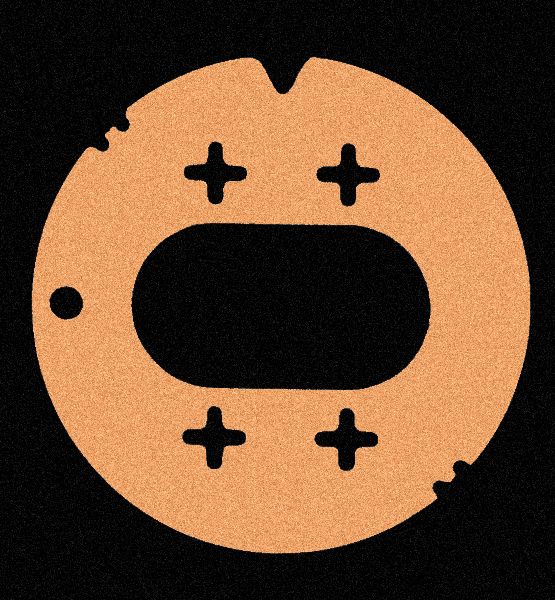

CusS1018
・素材:銅
・厚さ:30μm
・シングルスロット
・孔サイズ:短辺1000μm×長辺1800μm
品番:MPG2-1023、MPG2-1020


ミクロトームのナイフにグリッドを効果的に近づけることができ、超薄切片の回収に便利な
ドーム型(D-タイプ)グリッド(3種)です。クライオミクロトームでも利用できます。

Cu75P(D)
・素材:銅
・厚さ:25μm
・隣接孔中央間隔:75μm
・340メッシュ相当
品番:MPG2-1025、MPG2-1026

(左は模式図です)

CusS07518(D)
・素材:銅
・厚さ:25μm
・シングルスロット
・孔サイズ:短辺750μm×長辺1800μm
品番:MPG2-1027、MPG2-1028

(左は模式図です)

CusS1017(D)
・素材:銅
・厚さ:25μm
・シングルスロット
・孔サイズ:短辺1000μm×長辺1700μm
品番:MPG2-1029、MPG2-1030

(左は模式図です)

 モリブデン製ミクロンピッチグリッド

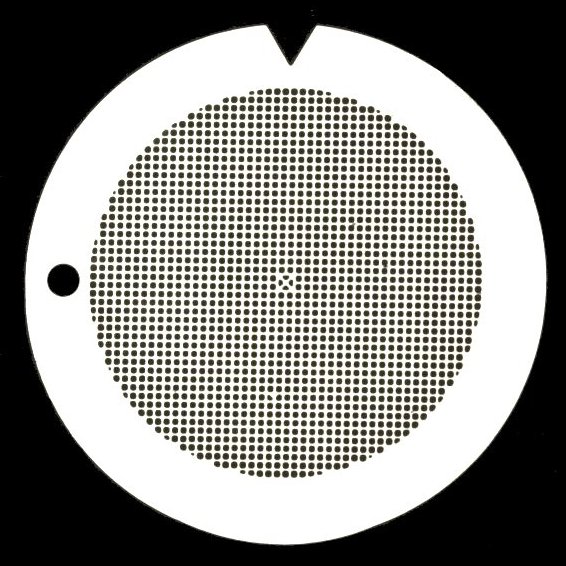

Mo50P
・素材:モリブデン
・厚さ:10μm
・隣接孔中央間隔:50μm
・500メッシュ相当
品番:MPG2-2001、MPG2-2002

Mo100P
・素材:モリブデン
・厚さ:10μm
・隣接孔中央間隔:100μm
・250メッシュ相当
品番:MPG2-2003、MPG2-2004

Mo150P
・素材:モリブデン
・厚さ:10μm
・隣接孔中央間隔:150μm
・170メッシュ相当
品番:MPG2-2005、MPG2-2006

 チタニウム製ミクロンピッチグリッド

Ti100P
・素材:チタニウム
・厚さ:20μm
・隣接孔中央間隔:100μm
・250メッシュ相当
品番:MPG2-3001、MPG2-3002

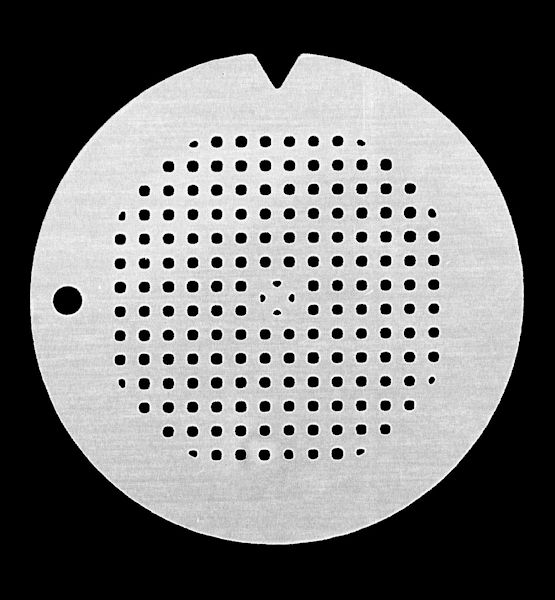

Ti150P (準備中)
・素材:チタニウム
・厚さ:20μm
・隣接孔中央間隔:150μm
・170メッシュ相当
品番:MPG2-3003、MPG2-3004

Ti200P
・素材:チタニウム
・厚さ:20μm
・隣接孔中央間隔:200μm
・130メッシュ相当
品番:MPG2-3005、MPG2-3006

 ニッケル製ミクロンピッチグリッド

Ni100P
・素材:ニッケル
・厚さ:20μm
・隣接孔中央間隔:100μm
・250メッシュ相当
品番:MPG2-4001、MPG2-4002

Ni150P
・素材:ニッケル
・厚さ:20μm
・隣接孔中央間隔:150μm
・170メッシュ相当
品番:MPG2-4003、MPG2-4004
